Návod: Jak zaměřit otočný držák pro nákup sítě proti hmyzu
Hloubka otočného držáku k sítím proti hmyzu:
Zaměření:
Tloušťka rámu se měří včetně těsnění, měřit stačí jednou. Tloušťku rámu měříme kvůli držákům, které připevní síť na okno.
Výpočet otočného držáku který zadám do konfigurátoru:
Naměřenou hloubku porovnáme s tabulkou níže a podle té zadáme skutečný údaj do 4. kroku: Vyberte hloubku držáku.
U sítě 25 x 10 bez lemu máme pouze jednu univerzální velikost, pokud jste si vybrali tento typ sítě, nemusíte už dál nic řešit.
ISSO OV 25 x 10 s lemem
Porovnáme naměřenou hodnotu rámu okna s touto tabulkou.
Naměřená hodnota: 11 mm Objednejte držák velikosti: 0 mm
Naměřená hodnota: 15 mm Objednejte držák velikosti: 4 mm
Naměřená hodnota: 17 mm Objednejte držák velikosti: 6 mm
Naměřená hodnota: 18 mm Objednejte držák velikosti: 7 mm
Naměřená hodnota: 20 mm Objednejte držák velikosti: 9 mm
Naměřená hodnota: 22 mm Objednejte držák velikosti: 11 mm
Naměřená hodnota: 23 mm Objednejte držák velikosti: 12 mm
Naměřená hodnota: 24 mm Objednejte držák velikosti: 13 mm
Naměřená hodnota: 26 mm Objednejte držák velikosti: 15 mm
Naměřená hodnota: 28 mm Objednejte držák velikosti: 17 mm
Naměřená hodnota: 30 mm Objednejte držák velikosti: 19 mm
Naměřená hodnota: 32 mm Objednejte držák velikosti: 21 mm
Naměřená hodnota: 34 mm Objednejte držák velikosti: 23 mm
ISSO OE 19 x 8 s lemem
Porovnáme naměřenou hodnotu rámu okna s touto tabulkou.
Naměřená hodnota: 8 mm Objednejte držák velikosti: 0 mm
Naměřená hodnota: 12 mm Objednejte držák velikosti: 4 mm
Naměřená hodnota: 14 mm Objednejte držák velikosti: 6 mm
Naměřená hodnota: 15 mm Objednejte držák velikosti: 7 mm
Naměřená hodnota: 17 mm Objednejte držák velikosti: 9 mm
Naměřená hodnota: 19 mm Objednejte držák velikosti: 11 mm
Naměřená hodnota: 20 mm Objednejte držák velikosti: 12 mm
Naměřená hodnota: 21 mm Objednejte držák velikosti: 13 mm
Naměřená hodnota: 23 mm Objednejte držák velikosti: 15 mm
Naměřená hodnota: 25 mm Objednejte držák velikosti: 17 mm
Naměřená hodnota: 27 mm Objednejte držák velikosti: 19 mm
Naměřená hodnota: 29 mm Objednejte držák velikosti: 21 mm
Naměřená hodnota: 31 mm Objednejte držák velikosti: 23 mm

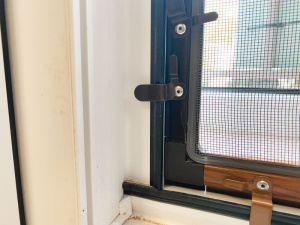

1. Jak držák vypadá a jak se přichytává na okno?

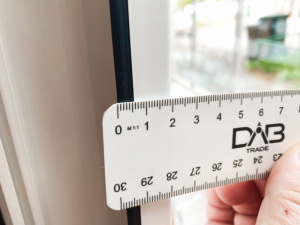

2. Měříme rám okna, abychom věděli, jakou velikost vybrat a přepočítat dle tabulky

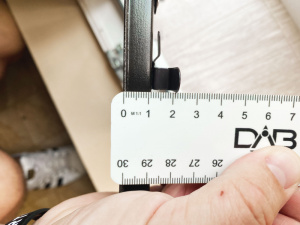

3. Fotka profilu sítě a otočného držáku.
